帶導桿氣缸

查看: 2,300

聯系我們 PDF-下載

產品參數
產品尺寸

MGP新薄型帶導桿氣缸（?20～?100）

性能特點

1.體積小、輕巧

2.耐橫向負載能力強

3.耐扭矩能力強

4.不回轉精度高

5.導向桿的軸承可選擇滑動軸承或球軸承

6.安裝方便

7.二面接管位置可供選擇

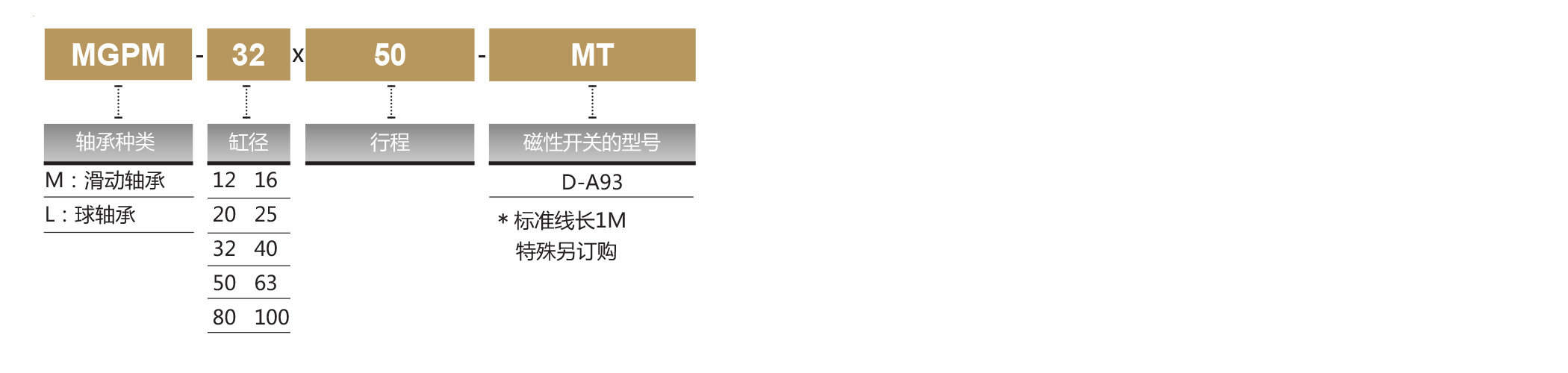

訂購碼

訂貨舉例：

● 所需缸徑：12，行程：50，滑動軸承正確型號：MGPM12-50

● 所需缸徑：40，行程：100，球軸承帶2個磁性開關，引線長0.5m。正確型號：MGPL40-100-MT2

規格

缸徑 (mm)		12	16	20	25	32	40	50	63	80	100
使用液體		空氣
動作方式		雙作用
耐壓試驗壓力		1.5 MPa (15.3 kgf/cm2)
最高使用壓力		1.0 MPa (10.2 kgf/cm2)
最低使用壓力		0.12 MPa (1.2 kgf/cm2)
環境和流體溫度		5 ~+60 ℃
活塞速度		50~500 mm/s								50~400 mm/s
緩沖		橡膠緩沖
行程公差		+1.5 mm 0
* 給油		不需要
軸承		滑動軸承/球軸承
活塞桿不回轉精度	滑動軸承	± 0.08°		± 0.07°		± 0.06°		± 0.05°		± 0.04°
	球軸承	± 0.10°		± 0.09°		± 0.08°		± 0.06°		± 0.05°
接管口徑Rc(PT)		M5×0.8		1/8"				1/4"		3/8"

*如需給油,請用透平油1號油ISOVG32。

行程

缸徑 (mm)	標準行程* (mm)	** 磁性開關型號（軌道安裝）
12 , 16	10 , 20 , 30 , 40 , 50 , 75 , 100	D-Z73L D-Z76L D-Z80L D-Y59AL D-Y59BL
20 , 25	20 , 30 , 40 , 50 , 75 , 100 ,?125 , 175 , 200
32 , 40 , 50 , 63 , 80 , 100	20 , 50 , 75 , 100 , 125 , 150 , 175 , 200

* 中間行程（5，10，20，30，35......）是加5，10，15，20mm厚的墊板，例如：MGPM50-10是加15mm厚的
墊板在MGPM50-25之內
**磁性開關規格及特性可參閱磁性開關系列。引線長度表示記號：無記號-0.5m,L-3m,例：D-Y59AL D-Y59AL

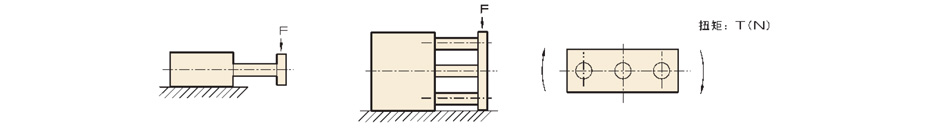

負載及扭矩

缸徑 (mm)	系列	最大橫向負載 F（N）
		行程 (mm)
		10	20	25	30	40	50	75	100	125	150	175	200
12	MGPM	24	19	-	17	14	13	26	22	-	-	-	-
12	MGPL	37	27	-	22	35	30	23	18	-	-	-	-
16	MGPM	38	31	-	27	23	21	37	32	-	-	-	-
16	MGPL	54	40		32	54	47	35	28	-	-	-	-
20	MGPM	-	49	-	43	38	35	87	75	66	59	54	49
20	MGPL	-	58	-	48	101	90	70	58	62	54	48	43
25	MGPM	-	69	-	60	54	49	116	100	88	79	71	65
25	MGPL	-	82	-	68	132	118	93	77	80	70	62	55
32	MGPM	-		203	-	-	164	182	159	142	127	116	106
32	MGPL	-	-	113	-	-	78	130	107	130	114	101	90
40	MGPM	-	-	203	-	-	164	182	159	142	127	116	106
40	MGPL	-	-	113	-	-	78	129	106	130	114	101	90
50	MGPM	-	-	296	-	-	245	273	241	216	195	179	164
50	MGPL	-	-	120	-	-	83	178	148	148	129	114	102
63	MGPM	-	-	296	-	-	245	273	241	216	195	179	164
63	MGPL	-	-	117	-	-	81	176	145	145	126	111	99
80	MGPM	-	-	352	-	-	297	368	329	298	272	251	232
80	MGPL	-		125	-	-	99	281	240	208	184	163	147
100	MGPM	-	-	515	-	-	445	498	450	410	377	349	325
100	MGPL	-		138	-	-	108	395	340	297	263	235	211

最大扭矩 T（N*m）
行程 (mm)
10	20	25	30	40	50	75	100	125	150	175	200
0.39	0.32	-	0.27	0.24	0.21	0.43	0.36	-	-	-	-
0.78	0.66	-	0.57	0.93	0.85	0.69	0.58	-	-	-	-
0.69	0.58	-	0.49	0.43	0.38	0.69	0.58	-	-	-	-
1.23	1.06	-	0.92	1.53	1.40	1.16	0.99	-	-	-	-
-	1.05	-	0.93	0.83	0.75	1.88	1.63	1.44	1.28	1.16	1.06
-	1.70	-	1.52	3.06	2.87	2.47	2.17	2.38	2.16	1.98	1.82
-	1.76	-	1.55	1.38	1.25	2.96	2.57	2.26	2.02	1.83	1.67
-	2.80	-	2.53	4.67	4.39	3.81	3.36	3.65	3.31	3.02	2.78
-	-	6.35	-	-	5.13	5.69	4.97	4.42	3.98	3.61	3.31
-	-	4.76	-	-	3.86	6.53	5.75	7.10	6.46	5.92	5.47
-	-	7.00	-	-	5.66	6.27	5.48	4.87	4.38	3.98	3.65
-	-	5.24	-	-	4.25	7.19	6.33	7.81	7.11	6.52	6.02
-	-	13.0	-	-	10.8	12.0	10.6	9.50	8.60	7.86	7:24
	-	7.02	-	-	5.76	12.3	10.9	11.2	10.2	9.40	8.69
-	-	14.7	-	-	12.1	13.5	12.0	10.7	9.69	8.86	8.16
-	-	77.7	-	-	6.35	13.7	12.2	12.5	11.4	10.5	9.65
-	-	22.0	-	-	18.6	22.9	20.5	18.6	17.0	15.6	14.5
-	-	10.3	-	-	9.35	24.8	22.7	20.9	19.4	18.0	16.9
-	-	38.8	-	-	33.5	37.5	33.8	30.9	28.4	26.2	24.4
-	-	13.6	-	-	12.2	41.1	37.9	35.1	32.7	30.5	28.6

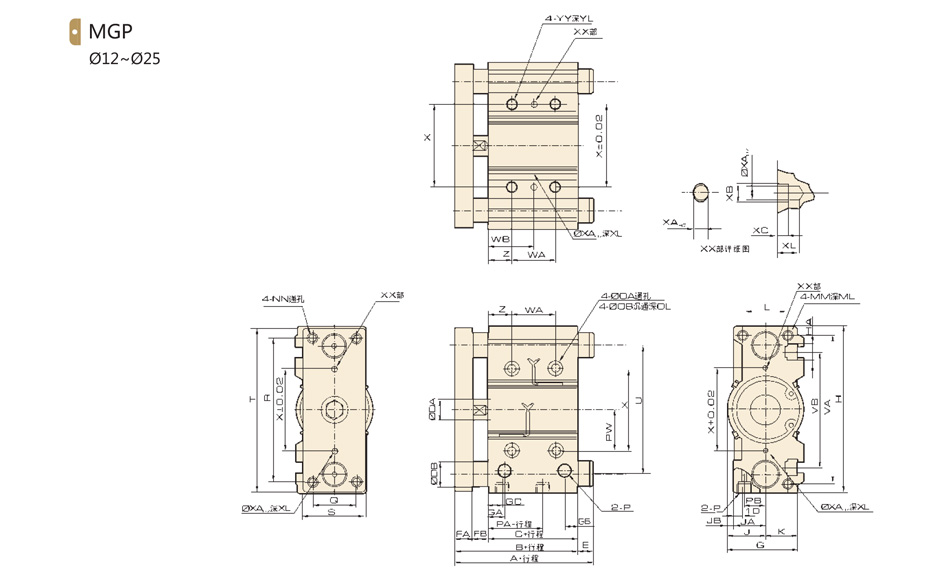

外形尺寸

尺寸表

MGPM, MGPL尺寸表（ ?12～?25）

缸徑 (mm)	標準行程	B	C	DA	FA	FB	G	GA	GB	H	HA	J	K	L	MM	ML	NN OA OB			OL	P	PA	PB	PW	Q
12	10,20,30,40,	42	29	6	8	5	26	11	7.5	58	M4	13	13	18	M4×0.7	10	M4x0.7	4.3	8	4.5	M 5×0.8	13	8	18	14
16	50,75,100	46	33	8	8	5	30	11	8	64	M4	15	15	22	M5×0.8	12	M 5x0.8	4.3	8	4.5	M 5×0.8	15	10	19	16
20	20,30,40,50, 75,100,125, 150,175,200	53	37	10	10	6	36	10.5	8.5	83	M5	18	18	24	M5×0.8	13	M 5x0.8	5.6	9.5	5.5	Rc1/8	12.5	10.5	25 i	18
25	20,30,40,50, 75,100,125, 150,175,200	53.5	37.5	12	10	6	42	11.5	9	93	M5	21	21	30	M6×1.0	15	M6xl.O	5.6	9.5	5.5	Rc1/8	12.5	13.5	28.5	26

缸徑	標準行程	R	S	T	U	VA	VB	WA			WB			X	XA	XB	XC	XL	YY	YL	Z
缸徑	標準行程	R	S	T	U	VA	VB	30st以下	40st至100st	125st或以上	30st以下	40st至100st	125st或以上	X	XA	XB	XC	XL	YY	YL	Z
12	10,20,30,40, 50,75,100	48	22	56	41	50	37	20	40	-	15	25	-	23	3	3.5	3	6	M5x0 8	10	5
16	10,20,30,40, 50,75,100	54	25	62	46	56	38	24	44	-	17	27	-	24	3	3.5	3	6	M5x0.8	10	5
20	20,30,40,50,75, 100,125,150,175,200	70	30	81	54	72	44	24	44	120	29	39	77	28	3	3.5	3	6	M6xl.O	12	17
25	20,30,40,50,75, 100,125,150,175,200	78	38	91	64	82	50	24	44	120	29	39	77	34	4	4.5	3	6	M6xl.O	12	17

MGPM（滑動軸承）

缸徑 (mm)	A		DB	E
缸徑 (mm)	50st以下	50st以上	DB	50st以下	50st以上
12	42	60.5	8	0	18.5
16	46	64.5	10	0	18.5
20	53	84.5	12	0	31.5
25	53.5	85	16	0	31.5

MGPL（球軸承）

缸徑	A			DB	E
缸徑	30st以下	30st至100st	100st或以上	DB	30st以下	30st至100st	100st或以上
12	43	55	85	6	1	13	43
16	49	65	95	8	3	19	49
20	63	80	104	10	10	27	51
25	69.5	80.5	104.5	13	16	32	51

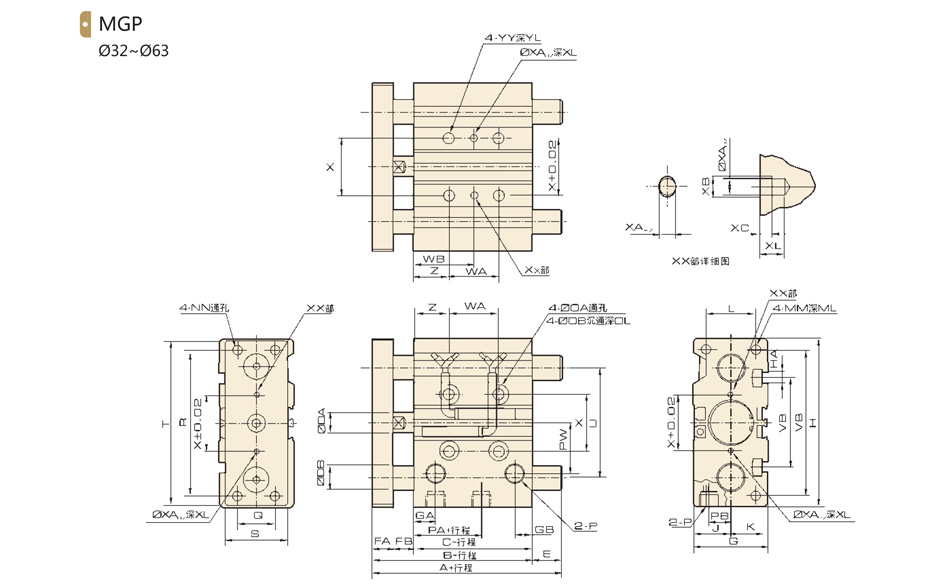

外形尺寸

尺寸表

MGPM, MGPL尺寸表（ ?32～?63）

缸徑 (mm)	標準行程	B	C	DA	FA	FB	G	GA	GB	GC	H	HA	J	K	L	MM	ML	NN	OA	OB	OL	P	PA	PB	PW	B
32	25,50,75, 100,125, 150,175, 200	59.5	37.5	16	12	10	48	12.5	112	9	112	M6	24	24	34	M8×1.25	20	M8×1.25	6.6	11	7.5	Rc1/8	7	15	34	30
40		66	44	16	12	10	54	14	120	10	120	M6	27	27	40	M8×1.25	20	M8×1.25	6.6	11	7.5	Rc1/8	13	18	38	30
50		72	44	20	16	12	64	12	148	11	148	M8	32	32	46	M10×1.5	22	M10×1.5	8.6	14	9	Rc1/4	9	21.5	47	40
63		77	49	20	16	12	78	16.5	162	13.5	162	M10	39	39	58	M10×1.5	22	M10×1.5	8.6	14	9	Rc1/4	14	28	55	50

缸徑 (mm)	標準行程	R	S	T	U	VA	VB	WA			WB			X	XA	XB	XC	XL	YY	YL	Z
缸徑 (mm)	標準行程	R	S	T	U	VA	VB	25st	50,75,100st	A100st以上	25st	50,75,100st	A100st以上	X	XA	XB	XC	XL	YY	YL	Z
32	25,50,75, 100,125, 150,175, 200	96	44	110	78	98	63	24	48	124	33	45	83	42	4	4.5	3	6	M8×1.25	16	21
40		104	44	118	86	106	72	24	48	124	34	46	84	50	4	4.5	3	6	M8×1.25	16	22
50		130	60	146	110	130	92	24	48	124	36	48	86	66	5	6	4	8	M10×1.5	20	24
63		130	70	158	124	142	110	28	52	128	38	50	88	80	5	6	4	8	M10×1.5	20	24

MGPM（滑動軸承）

缸徑	A		DB	E
缸徑	25,50st	?50st以上	DB	25,50st以下	50st以上
32	97	102	20	37.5	42.5
40	97	102	20	31	36
50	106.5	118	25	34.5	46
63	106.5	118	25	29.5	41

MGPL（球軸承）

缸徑	A			DB	E
缸徑	50st	75,100st	100st以上	DB	50st	75,100st	100st以上
32	81	98	118	16	21.5	38.5	58.5
40	81	98	118	16	15	32	52
50	93	114	134	20	21	42	62
63	93	114	134	20	16	37	57

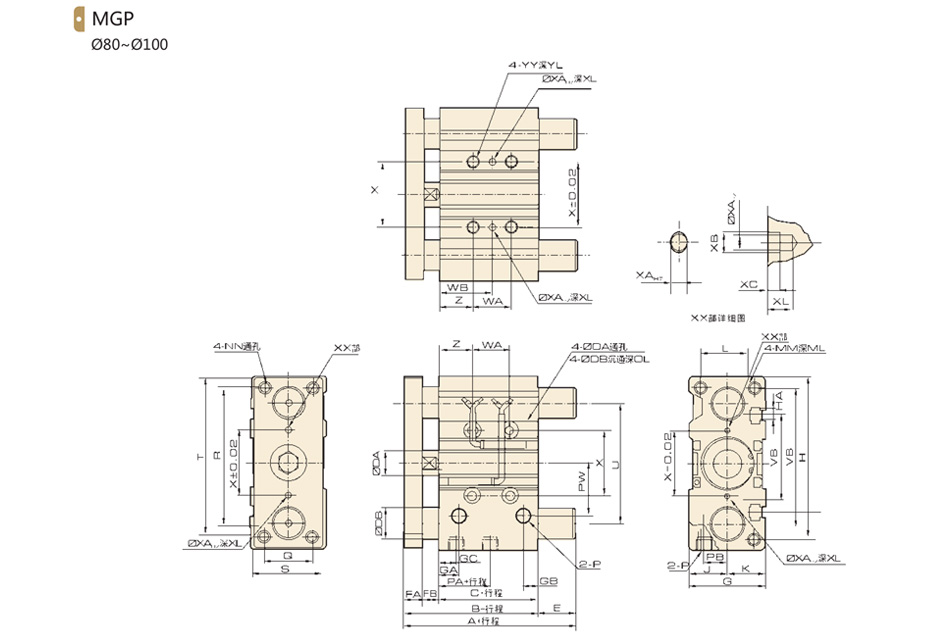

外形尺寸

尺寸表

MGPM,MGPL尺寸表（ ?80～?100）

缸徑 (mm)

標準行程

25,50,75,

100,125,150,

175,200

96.5

56.5

91.5

15.5

14.5

202

M12

45.5

M12×1.75

10.6

17.5

Rc3/8

14.5

25.5

100

116

111.5

240

M14

55.5

10.5

M14×2.0

12.5

Rc3/8

17.5

32.5

缸徑	標準行程	R	S	T	U	VA	VB	WA			WB			X	XA	XB	XC	XL	YY	TL	YZ
缸徑	標準行程	R	S	T	U	VA	VB	25st	50,75,100st	100st以上	25st	50,75,100st	100st以上	X	XA	XB	XC	XL	YY	TL	YZ
80	25,50,75, 100,125,150, 175,200	174	75	198	156	180	140	28	52	128	42	54	92	100	6	7	5	10	M12×1.75	24	28
100	25,50,75, 100,125,150, 175,200	210	90	236	188	210	166	48	72	148	35	47	85	124	6	7	5	10	M14×2.0	28	11

MGPM（滑動軸承）

缸徑 (mm)	A		DB	E
缸徑 (mm)	25,50st	50st以上	DB	25,50st以下	50st以上
80	115	142	30	18.5	45.5
100	137	162	36	21	46

MGPL（球軸承）

缸徑 (mm)	A			DB	E
缸徑 (mm)	25,50st	75,100st	100st以上	DB	25,50st	75,100st	100st以上
80	109.5	130	160	25	13	33.5	63.5
100	121	147	180	30	5	31	64
